卷帘密封型(威
金斯型)干式储
气柜是一种典型的干式
储气柜,它采用橡胶卷帘密封气体,是一种不用液体介质密封的全干式储气柜。单位时间内吞吐气量大,维护简便,密封效果好,吞吐量大,适合
转炉煤气系统使用,满足了转炉炼钢生产周期短,短时间产气量大的特点。我公司根据多年的施工生产实践经验,总结编制了一套切合实际,比较完整的施工方法,本文着重介绍了该型储气柜结构
安装施工方法的主要特点、适用范围、工艺原理、主要工艺流程及操作要点等。
2.1正装法安装,施工程序清晰,易于掌握;
2.2自制多点数控电动卷扬机吊装系统,提升安装柜顶结构,提升吊点分布均匀,受力合理,实现大面积薄壳结构平稳提升高空就位,施工简捷方便;
本施工方法用于卷帘密封型干式储气柜的结构安装施工。
4.1柜体结构简介
卷帘密封型干式储气柜采用合成橡胶卷帘密封,柜体基本结构由钢制球面拱形底板、圆柱形截面侧板、放射形均布若干根支柱、球面拱形顶板及通风气楼组成一个密封容器。内设可上下运行的球面拱形钢制活塞。活塞与侧板之间设置一个中间段(俗称T挡板)环向析架结构,把密封橡胶膜分为两段,提高了密封橡胶膜的承载能力。密封橡胶膜布设在T挡板的内外两侧,内圈连于T挡板和活塞之间,外圈连于侧板和T挡板之间,使气柜成为一个两段式密封结构(见剖面示意图,图1)柜体结构剖面图
4.3安装工艺原理
正装法安装侧板、立柱,多点提升法整体安装柜顶结构,多点提升法安装内部活塞、橡胶皮膜、T挡板的析架结构。

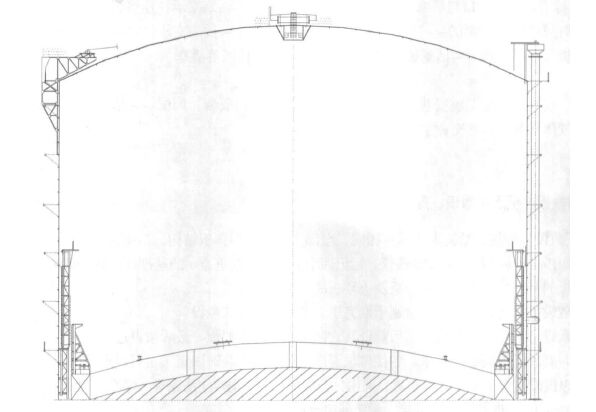

图1:卷帘密封型干式储气柜剖面图
5安装工艺流程
分七个阶段施工,每个阶段主要施工程序如下:
第一阶段
人员、机具进场、临设准备一一基础复测、放线定位一一底板敷设一一底板焊接、真空检验一一活塞板敷设一一活塞板焊接、真空检验一一活塞外环梁组装、焊接一一活塞外环梁内钢筋绑扎、混凝土浇灌
第二阶段
柜顶梁临时支架安装、调整一一柜顶边环板安装、调整、焊接定位一一柜顶梁安装、调整、焊接一一柜顶板敷设、调整、焊接一一通风气楼安装一一透光孔等组焊
第三阶段
基柱安装、调整、固定一一侧板拼装一一侧板安装、调整、焊接一一抗风析架、走台安装、固定、 焊接一一柜外钢梯安装、固定
第四阶段
柜顶提升手动(电动)卷扬机及吊装架系统安装、调试一一柜顶提升一一柜顶与侧壁间隙及柜顶位置调整一一柜顶与侧壁连接就位、焊接一一柜顶边环板敷设就位、焊接
第五阶段
在气柜内部布设卷扬机吊装系统一一T挡板台架系统安装一一T挡板系统安装一一活塞支架系统安装一一导向轮系统安装调整一一活塞支架上部支撑橡胶块安装、固定一一内壁板安装、焊接一一内部走台系统安装、固定一一波纹保护板安装、调整、固定一一外部调平装置系统安装、焊接一一放散系统安装、焊接一一气体进出口接管安装、焊接一一调平配重块搬人柜内
第六阶段
活塞板上面打磨、清理、消防器材准备一一密封橡胶膜运人柜内、开箱检查一一封闭柜壁作业口侧板一一密封橡胶膜吊装用卷扬机系统准备一一密封膜展开一一吊点联结检查一一外密封膜起吊就位一一外密封膜上口与柜壁连接固定一一下口与T挡板连接固定一一内密封膜起吊就位一一内密封膜上口与T挡板连接固定一一下口与活塞连接就位一一综合检查一一活塞支承柱连接管开孔、补强板及支座焊接一一临时风机安装、调试一一充人压缩空气、升起活塞一一插人支承柱一一打开人孔进人活塞下部焊接活塞板底面环焊缝一一活塞板底面涂漆一一抽出支承柱回落活塞
第七阶段
工艺管道、仪表、电气系统安装、调试一一气体进出口阀门安装、调试一一活塞升降试验一一气密性试验一一气体置换一一移交业主一一竣工
