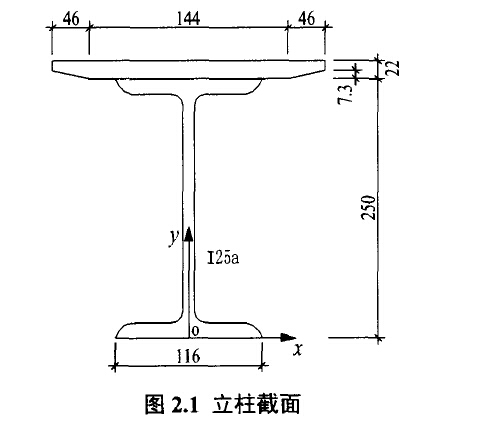

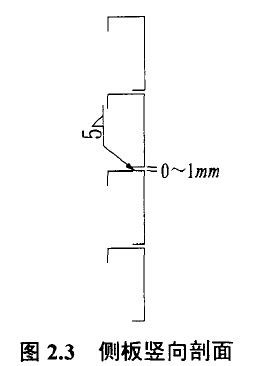

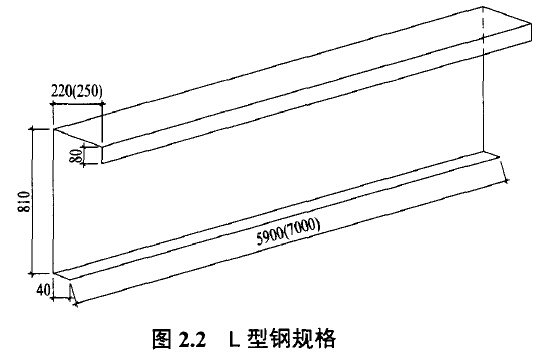

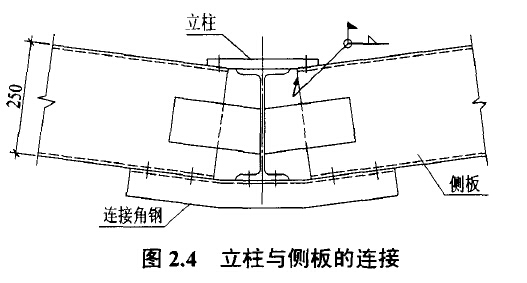

在曼型气柜的立柱和立柱之间,设置了大量的卷边L型钢,其截面见图2.2"一块块L型钢上下叠置,在卷边的端部焊以水平焊缝,构成了柜体的侧壁板(图2.3)"L型钢和立柱通过焊缝焊接紧密(图2.4),这些焊缝除了保证构件强度外,还能保证气柜气密性,侧板和立柱一起,组成了一个密封严密的棱柱体薄壳结构"通过单块L型钢的形式及壳体组成,很容易看出侧板制作成这样的形式是很合适的,其制作加工!运输安装都比圆柱面方便很多"由于单块L型钢是冷成型的(圆柱形的侧板要加焊加劲肋),其加工精度很容易控制,而单块L型钢的准确尺寸可使整个壳体的安装精度得到保证,这对气柜的安全运行是至关重要的"目前,我国已建成气柜的侧板,大都采用图2.2所示的规格"10万m3以上的气柜采用7m系列,厚度为6~,8万m3以下的用5.9m系列,厚度为5~,这与原联邦德国和日本的系列大致相同。

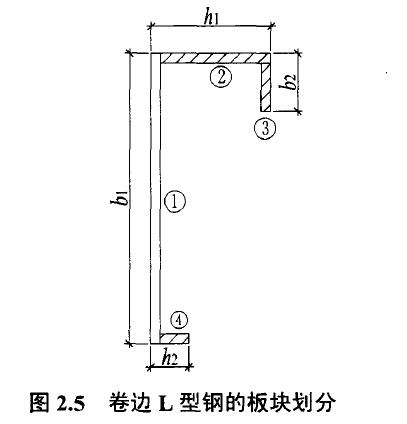

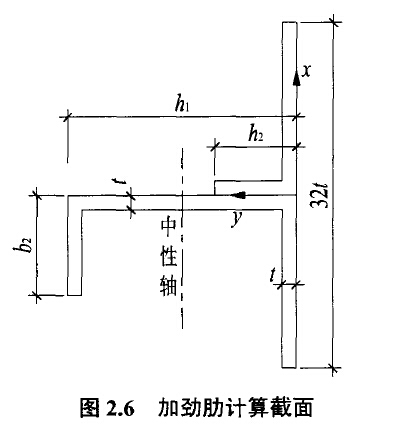

由第三章分析可知,侧壁板是一正交各向异性板,具有强烈的单向性质,其承受环向荷载的能力远大于承受竖向荷载的能力"因此,侧板主要承受的是内压!风载等环向荷载"假设把卷边L型钢分为图2.5所示的四块板块,在承受环向荷载时,只有¹按板工作,而º!»!¼按梁工作,这些梁又可视为板的加劲肋,因此卷边L型钢也可看作单向加劲矩形板,板肋将提高板的环向抗弯刚度和承载力"侧板设计主要是板肋的设计,为正确设计板肋,首先要确定板肋的有效截面"板块º!»!¼全都是有效截面的组成部分,同时,板块¹对板块º!¼有一定的支承作用,在确定有效截面时也应记入¹中的部分截面"由于板¹中常有腹板局部屈曲和剪切滞后并存的情况,要从理论上决定其有效宽度非常复杂"从设计角度讲,只要偏于安全,并有一定的合理性,就可以应用"为此,参考钢结构设计规范,取板¹上下两端各15t作为有效宽度"加劲肋的有效截面见图2.6。
抗风环

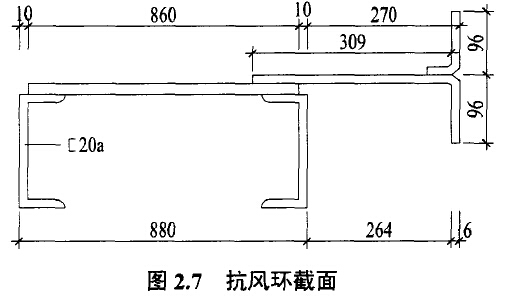

如图1.3a!b所示,在柜体外侧沿高度方向每隔一定距离设置一道抗风环,其截面由两个槽钢上铺钢板,并与侧板连成一体而成的,某气柜抗风环的有效截面如图2.7所示"在立柱处,抗风环下部设置承托(图1.3b),抗风环外侧设有栏杆,每层抗风环之间有斜梯连接,并与外部电梯相通。
柜顶析架

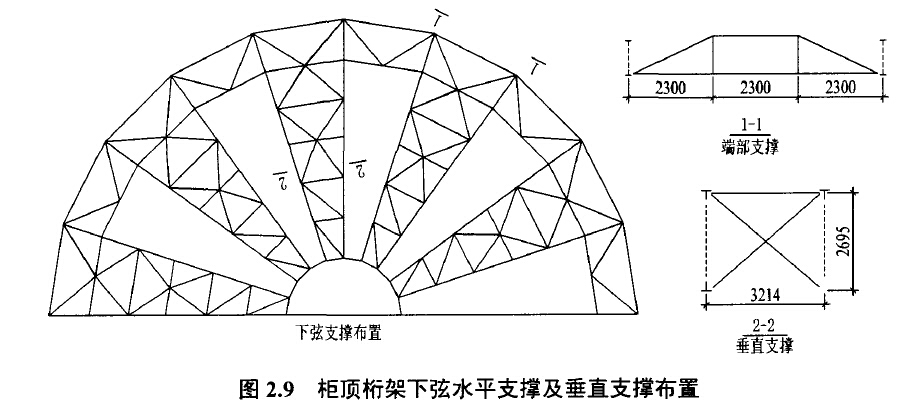

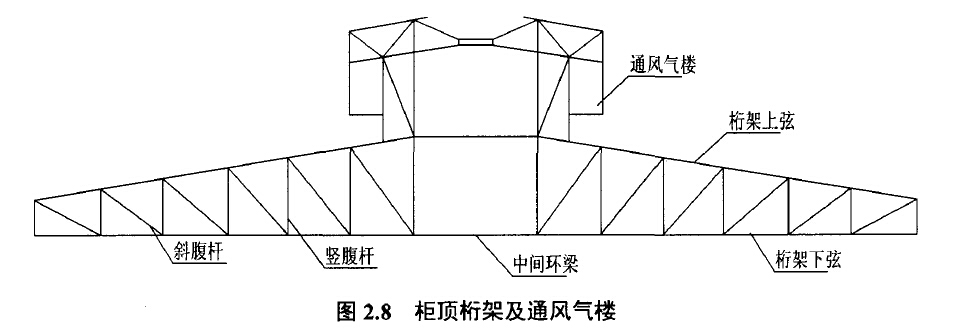

柜顶析架是一片片放射状布置的析架,其一端支撑于立柱,另一端支撑于中间柜顶环梁上(如图2.8所示),精架下弦采用了径向对角线布置的水平支撑和立撑(图2.9),析架上弦之间则满铺4rn们n厚的冷弯成型的肋板"中心环梁将径向析架连为一体,形成刚度较大的空间体系。
如图2.8所示,单片精架由上弦杆!下弦杆!竖腹杆和斜腹杆焊接而成,其中上!下弦杆截面都是T形,截面尺寸如图2.13(b)所示,竖腹杆!斜腹杆为乙80-8的等边双角钢,截面积为2460mm2,水平支撑为乙100x8的单角钢,截面积为z563mm2,立撑为匕70x6的等边双角钢,截面积为1630mm2.
